Automatyka do bramy rozwiernej – napęd liniowy, ramieniowy czy podziemny?

Automatyzacja bramy rozwiernej zwiększa wygodę jej codziennego użytkowania, ale wybór odpowiedniego napędu nie powinien sprowadzać się wyłącznie do porównania parametrów poszczególnych urządzeń. Znaczenie mają również konstrukcja bramy, jej wymiary i ciężar, wielkość oraz położenie słupków, intensywność użytkowania, dostępna przestrzeń, a nawet oczekiwania dotyczące wyglądu całej instalacji.

W przypadku bram rozwiernych najczęściej stosowane są napędy liniowe, ramieniowe oraz podziemne. Każde z tych rozwiązań działa nieco inaczej i sprawdza się w innych warunkach.

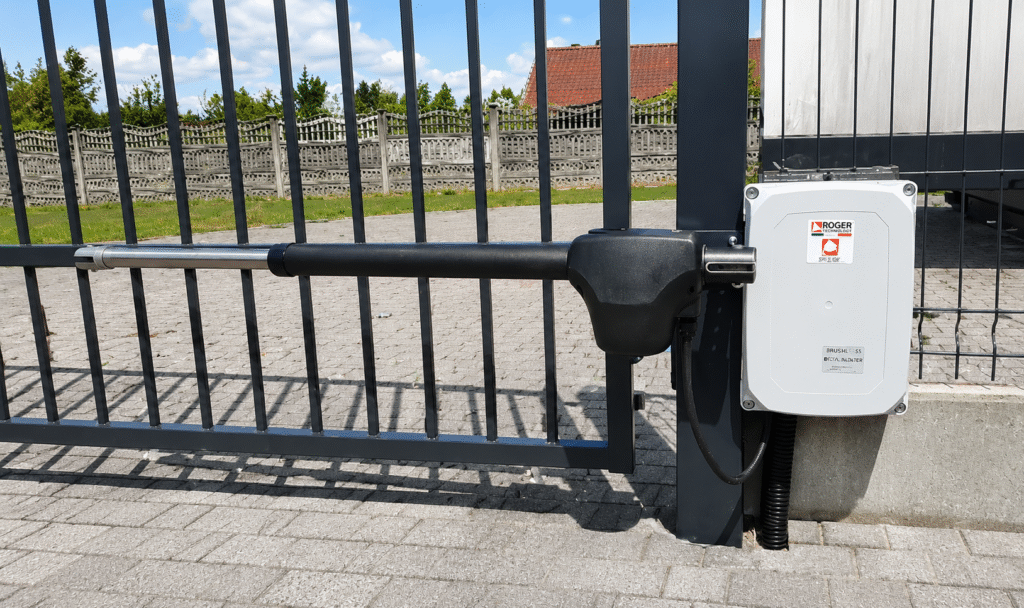

Napęd liniowy – popularne rozwiązanie do bram skrzydłowych

Napędy liniowe należą do najczęściej spotykanych sposobów automatyzacji bram rozwiernych. Siłownik montowany jest pomiędzy słupkiem a skrzydłem bramy, a jego ruch powoduje otwieranie lub zamykanie skrzydła.

Dużą zaletą takiego rozwiązania jest stosunkowo prosta konstrukcja oraz możliwość zastosowania w wielu typowych instalacjach. Przy doborze napędu liniowego trzeba jednak zwrócić uwagę nie tylko na długość i ciężar skrzydła, ale również na geometrię bramy oraz punkty montażowe.

Szczególne znaczenie ma konstrukcja i szerokość słupków. W niektórych przypadkach ich wymiary lub sposób osadzenia zawiasów mogą utrudniać prawidłowy montaż napędu liniowego. Dlatego przed wyborem urządzenia warto dokładnie sprawdzić warunki konkretnej instalacji.

Przykładem tego rodzaju rozwiązania są napędy Roger Technology BE20, przeznaczone do automatyzacji bram rozwiernych. Dostępne warianty umożliwiają dopasowanie automatyki m.in. do długości skrzydła i oczekiwanego sposobu użytkowania.

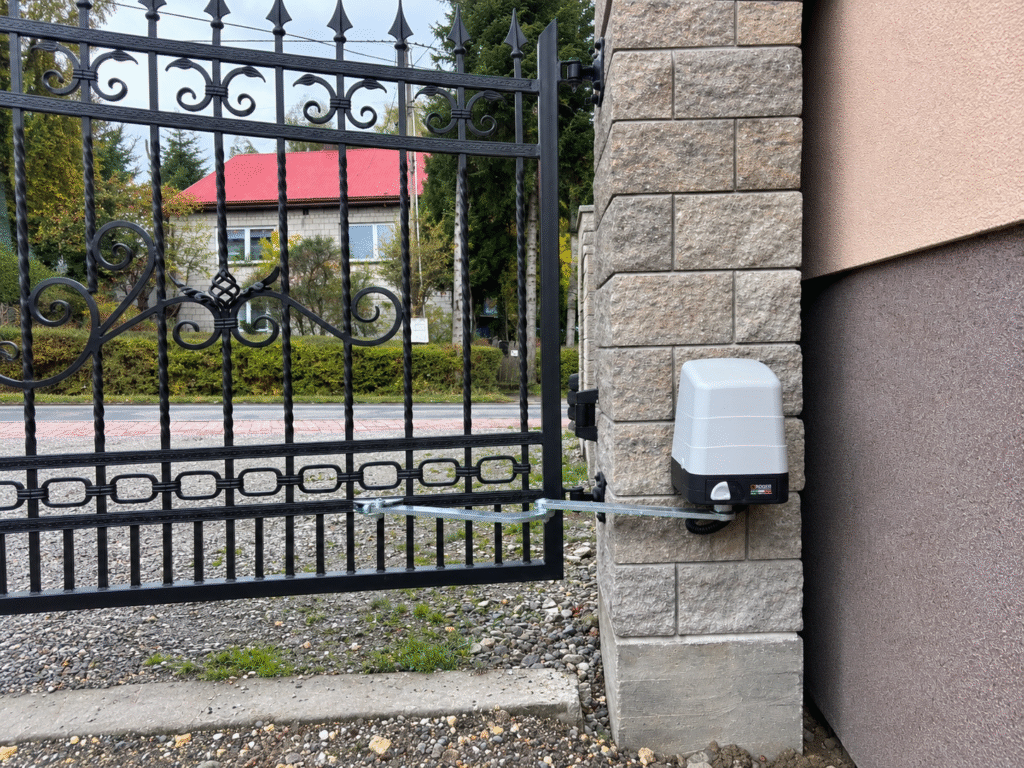

Napęd ramieniowy – rozwiązanie przy wymagającej geometrii bramy

Nie każda brama pozwala na wygodne zastosowanie klasycznego napędu liniowego. Problemem mogą być na przykład szerokie słupki lub głęboko osadzone zawiasy.

W takich sytuacjach alternatywą może być napęd ramieniowy. Wykorzystuje on przegubowe ramię, które przenosi ruch napędu na skrzydło bramy. Taka konstrukcja daje większą swobodę w przypadku nietypowych warunków montażowych.

Napędy ramieniowe mogą być więc dobrym rozwiązaniem zarówno przy nowych instalacjach, jak i podczas automatyzacji istniejących bram, których konstrukcja ogranicza możliwość zastosowania innych rodzajów siłowników.

Przed wyborem nadal należy jednak sprawdzić dostępną przestrzeń oraz geometrię ruchu ramienia. Sam fakt zastosowania mechanizmu przegubowego nie oznacza bowiem, że napęd będzie odpowiedni do każdej bramy.

Przykładem takiej automatyki w ofercie Ditex Technology jest seria napędów Ayron i BH23.

Napęd podziemny – gdy automatyka ma pozostać niewidoczna

Jeszcze inne podejście oferują napędy podziemne. Mechanizm instalowany jest w specjalnej skrzynce fundamentowej znajdującej się pod powierzchnią, w rejonie osi obrotu skrzydła.

Największą zaletą takiego rozwiązania jest estetyka. Po wykonaniu instalacji napęd pozostaje praktycznie niewidoczny i nie zmienia wyglądu bramy. Z tego powodu rozwiązania podziemne są szczególnie interesujące w przypadku bram reprezentacyjnych, posesji prywatnych czy obiektów, w których istotne jest zachowanie określonej architektury wejścia.

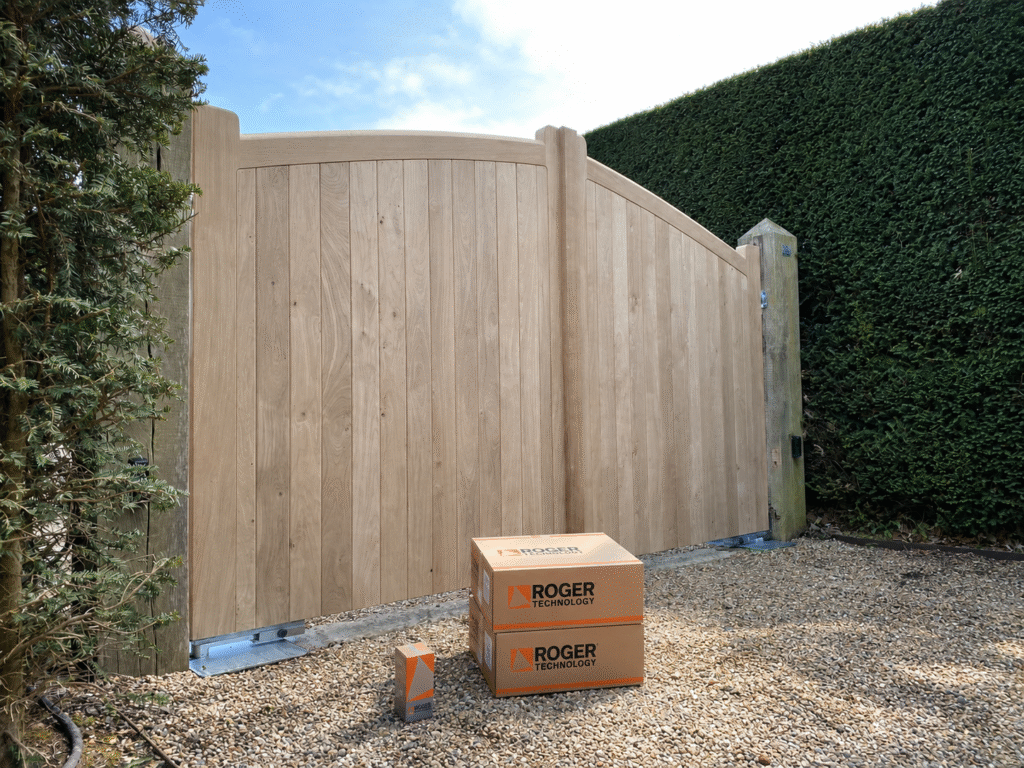

Przykładem jest Roger Technology BR21 – podziemny napęd Brushless do bram rozwiernych. Mechanizm pozostaje ukryty pod powierzchnią, dzięki czemu na skrzydle nie ma widocznego siłownika. Dodatkowym atutem jest możliwość zastosowania skrzynki automatu FU103 wykonanej ze stali nierdzewnej, co zwiększa jej odporność na warunki zewnętrzne i sprawdza się szczególnie w wymagających miejscach montażu.

Trzeba jednak pamiętać, że zastosowanie napędu podziemnego wymaga odpowiedniego przygotowania miejsca montażu. Należy uwzględnić m.in. wykonanie skrzynek fundamentowych, warunki gruntowe oraz właściwe odprowadzenie wody.

Liniowy, ramieniowy czy podziemny – co wybrać?

Nie istnieje jeden rodzaj napędu, który będzie najlepszym rozwiązaniem dla każdej bramy rozwiernej. Wybór powinien wynikać przede wszystkim z warunków konkretnej instalacji.

Przy doborze automatyki warto uwzględnić m.in.:

• długość i ciężar każdego skrzydła,
• konstrukcję i szerokość słupków,
• położenie zawiasów,
• dostępną przestrzeń,
• wymagany kąt otwarcia,
• częstotliwość i intensywność użytkowania,
• warunki, w których będzie pracowała automatyka,
• oczekiwania dotyczące wyglądu instalacji.

Napęd liniowy będzie dobrym wyborem w wielu standardowych instalacjach, w których geometria bramy umożliwia jego prawidłowy montaż. Napęd ramieniowy może rozwiązać problem nietypowych lub szerokich słupków i głębiej osadzonych zawiasów. Napęd podziemny sprawdzi się natomiast tam, gdzie oprócz funkcjonalności szczególne znaczenie ma estetyka i zachowanie wyglądu bramy.

Odpowiedni dobór ma znaczenie

Automatyka bramowa powinna być dobierana nie tylko na podstawie maksymalnej masy czy długości skrzydła podanej w danych technicznych. Równie istotne są sposób montażu, geometria bramy i przewidywana intensywność jej użytkowania.

Dlatego przed wyborem konkretnego rozwiązania warto przeanalizować całą instalację. Odpowiednio dobrany napęd pozwala wykorzystać możliwości automatyki, zapewniając wygodne i niezawodne użytkowanie bramy.

W ofercie Ditex Technology dostępne są rozwiązania Roger Technology przeznaczone do różnych typów bram rozwiernych – zarówno napędy liniowe i ramieniowe, jak również rozwiązania podziemne.
