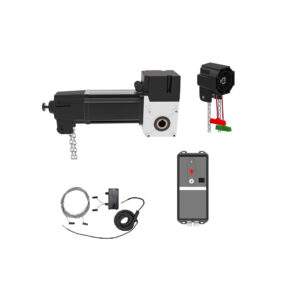

BASE 90 to nowoczesny napęd przeznaczony do automatyzowania przemysłowych bram segmentowych o maksymalnej powierzchni do 30 m2, ciężarze do 390 kg oraz rekomendowanej wysokości do 10 metrów. Urządzenie wyposażone jest w silnik bezszczotkowy z technologią „bezindukcyjnej konwersji częstotliwości” oraz samohamowną, wykonaną wyłącznie z metalowych podzespołów przekładnię, zanurzoną w kąpieli olejowej, dzięki czemu jego praca jest cicha i płynna, a wydajność i bardzo wysoka trwałość.
NAPĘD BASE 90
- Silnik 24 V DC
- Przekładnia w kąpieli olejowej
- Cicha, płynna, stabilna praca
- Łatwy w montażu
- Prosty w obsłudze
- Wyposażony w kołowrót łańcuchowy i szybkie rozblokowanie
- Wyposażony w funkcje soft-start i soft-stop
- Szybki i niezawodny
| Napięcie zasilania urządzenia | 1F - 230V AC, 50/60 Hz, ±10% |
| Napięcie zasilania centrali sterującej | 24 V DC |
| Moc silnika | 600 W |
| Zabezpieczenie termiczne | 105°C |
| Maksymalny moment obrotowy | 100 Nm |
| Znamionowy moment obrotowy | 90 Nm |
| Statyczny moment obrotowy | 400 Nm |
| Średnica wewnętrzna wału | 25,4 mm (1 cal) / 31,75 mm |
| Wymiar wpustu | 6,3 mm |
| Prędkość obrotowa wału | 24-32 obr./min |
| Maksymalna ilość obrotów wału | 15 obr. |
| Maksymalna powierzchnia bramy | ≤ 30 m2 |
| Maksymalna wysokość bramy | 10 m |
| Maksymalna ilość cykli na godzinę | 20 |
| Poziom ciśnienia akustycznego | < 70 dB |
| Stopień ochrony | IP 54 |
| Temperatura otoczenia podczas pracy | -20°C ÷ +60°C |
| Standardowy zestaw | brak |
| Szybkie rozblokowanie linką | w standardzie |
| Kołowrót łańcuchowy | w standardzie |
| Zabezpieczenie krawędziowe (fotokomórki OSE) | w standardzie |
Brak informacji.
Akcesoria do bram przemysłowych
BASE POWER CABLE E/F 230V
Przewód zasilający o długości 15 cm1F 230 V typu E/F
BASE POWER CABLE CEE 230V
Przewód zasilający o długości 15 cm1F 230 V typu CEE
BASE POWER CABLE CEE 400V
Przewód zasilający o długości 15 cm3F 400 V typu CEE
BASE POWER CABLE EXT 3,5M
Przedłużenie przewodu zasilającego o długości 3,5 m
BASE POWER CABLE EXT 4,5M
Przedłużenie przewodu zasilającego o długości 4,5 m
BASE POWER CABLE EXT 5,5M
Przedłużenie przewodu zasilającego o długości 5,5 m
BASE POWER CABLE EXT 6,5M
Przedłużenie przewodu zasilającego o długości 6,5 m
BASE STER 4M
Naścienny panel sterowania z przewodem systemowym o długości 4 m
BASE STER 8M
Naścienny panel sterowania z przewodem systemowym o długości 8 m
BASE CTRL 6M
Naścienny panel sterowania z przewodem systemowym o długości 6 m
BASE RJ45 CABLE 6M
Przewód systemowy, połączeniowy pomiędzy panelem sterowania, a napędem o długości 6 m
BASE RJ45 CABLE 8M
Przewód systemowy, połączeniowy pomiędzy panelem sterowania, a napędem o długości 8 m
BASE RJ45 CABLE 10M
Przewód systemowy, połączeniowy pomiędzy panelem sterowania, a napędem o długości 10 m
BASE OSE 3,5M
Zestaw do budowy optycznej krawędziowej listwy bezpieczeństwa do bram o wysokości do 5 m
BASE OSE 5,5M
Zestaw do budowy optycznej krawędziowej listwy bezpieczeństwa do bram o wysokości do 7 m
BASE SPIRAL CABLE 3,5M
Przewód spiralny, czterożyłowy o długości 3,5 m
BASE SPIRAL CABLE 5,5M
Przewód spiralny, czterożyłowy o długości 5,5 m
BASE WIFI
Moduł Wi-Fi z wtykiem USB do zdalnego kontrolowania napędów serii BASEWspółpracuje z aplikacją F-LINX (Android)
BASE DOOR SENSOR W/PROOF
Sensor drzwi przejściowych dla bram przemysłowych
BASE DOOR SENSOR STD
Sensor drzwi przejściowych dla bram rezydencyjnych
BASE SIGNAL STOP
Przycisk zatrzymania awaryjnego do montażu ściennego, podtynkowego lub na panelu sterowania
BASE POWER STOP 3,5
Przycisk awaryjnego rozłączenia zasilania z przewodem o długości 3,5 m, do montażu ściennego, natynkowego
BASE CHAIN LINK
Łącznik łańcucha pojedyncze ogniwo
BASE CHAIN/1
Łańcuch cena za 1 mb
BASE SHAFT KEY
Klin do wału drążonego lub litego (określić przy zamówieniu)6,35 x 9,25 x 110 mm
BASE RING
Pierścień blokujący klin na wał o średnicy 25,4 mm
BASE SHAFT EXT 25,4MM
Przedłużenie wału z łącznikiem 25,4 / 25,4 mm oraz klinem
BASE SHAFT EXT 31,75MM
Przedłużenie wału z adapterem 25,4 / 31,75 mm oraz klinem
BASE SHAFT EXT 32MM
Przedłużenie wału z adapterem 25,4 / 32 mm oraz klinem
BASE SHAFT EXT 35,2MM
Przedłużenie wału z adapterem 25,4 / 35,2 mm oraz klinem
BASE SHAFT EXT 40,2MM
Przedłużenie wału z adapterem 25,4 / 40,2 mm oraz klinem
BASE W/LIGHT YELLOW
Lampa ostrzegawcza z żółtym, przezroczystym kloszem zasilanie 12-240 V AC/DC
BASE W/LIGHT WHITE
Lampa ostrzegawcza z białym, przezroczystym kloszem zasilanie 12-240 V AC/DC
